دليل مثبتات الفولاذ المقاوم للصدأ: شرح البراغي السداسية والصواميل والمسامير والغسالات المسطحة

ما هي السحابات الفولاذ المقاوم للصدأ ولماذا هي مهمة؟

أدوات التثبيت المصنوعة من الفولاذ المقاوم للصدأ عبارة عن مكونات ميكانيكية تستخدم لربط جزأين أو أكثر معًا أو تأمينهما أو وضعهما معًا. ما يميزها عن المثبتات القياسية المصنوعة من الفولاذ الكربوني هو تركيبها - فهي تحتوي على ما لا يقل عن 10.5% من الكروم، الذي يتفاعل مع الأكسجين لتكوين طبقة أكسيد سلبية على السطح. يقوم هذا الغشاء غير المرئي بإصلاح نفسه بشكل مستمر، مما يمنح مثبتات الفولاذ المقاوم للصدأ مقاومة استثنائية للصدأ والتآكل والبقع عبر مجموعة واسعة من البيئات. سواء كنت تعمل في البناء البحري، أو معالجة الأغذية، أو المصانع الكيميائية، أو الهندسة المعمارية الخارجية، أو التطبيقات المنزلية اليومية، فإن أدوات التثبيت المصنوعة من الفولاذ المقاوم للصدأ توفر موثوقية طويلة الأمد لا يمكن للمواد الأخرى أن تتطابق معها.

الدرجات الأكثر استخدامًا لمثبتات الفولاذ المقاوم للصدأ هي 304 و316. الدرجة 304 مناسبة لتطبيقات الأغراض العامة بما في ذلك البناء الداخلي والآلات والاستخدام الخارجي الخفيف. يحتوي الصف 316 على الموليبدينوم، مما يعزز مقاومته للكلوريدات والمياه المالحة، مما يجعله الخيار المفضل للبيئات الساحلية والبحرية والكيميائية. يساعدك فهم هذه الدرجات على اختيار أداة التثبيت المناسبة للمهمة المناسبة - وهو القرار الذي يؤثر بشكل مباشر على طول عمر التجميع الخاص بك وسلامته.

مسامير رأس سداسية من الفولاذ المقاوم للصدأ : الهيكل والمعايير والاختيار

تعد مسامير الرأس السداسية المصنوعة من الفولاذ المقاوم للصدأ، والتي يشار إليها عادةً باسم البراغي السداسية، واحدة من أكثر أدوات التثبيت استخدامًا على نطاق واسع في كل من البيئات الصناعية والبناء. تتميز برأس سداسي الجوانب يسمح بسهولة الشد باستخدام مفتاح ربط أو مقبس، وساق ملولبة بالكامل أو جزئيًا، وهي مصممة للاستخدام مع صامولة أو فتحة ملولبة. يوفر الرأس السداسي سطح محمل كبير ويستوعب عزم دوران كبير دون الإضرار برأس التثبيت، ولهذا السبب يتم اختيار البراغي السداسية للتوصيلات الهيكلية عالية القوة.

يتم تصنيع هذه البراغي وفقًا للمعايير الدولية مثل ISO 4014 (ملولبة جزئيًا)، وISO 4017 (ملولبة بالكامل)، وDIN 931، وDIN 933. وفي أمريكا الشمالية، يحكم ASME B18.2.1 البراغي السداسية ذات السلسلة بوصة. عند اختيار البراغي السداسية المصنوعة من الفولاذ المقاوم للصدأ، عليك أن تأخذ في الاعتبار نوع الخيط (متري أو إمبراطوري)، والقطر، ودرجة الخيط، والطول. لن يؤدي الترباس القصير جدًا إلى ربط خيوط كافية لمفصل آمن؛ فالجزء الطويل جدًا قد يبرز بشكل غير آمن أو يتداخل مع المكونات المجاورة.

التطبيقات الشائعة للبراغي السداسية المصنوعة من الفولاذ المقاوم للصدأ

• الوصلات الفولاذية الإنشائية في الجسور والمباني المعرضة للعوامل الجوية
• تجهيزات سطح السفينة البحرية، وبناء القوارب، وبناء الرصيف
• معدات تجهيز الأغذية والمشروبات التي تتطلب الظروف الصحية
• فلنجات الأنابيب وأوعية الضغط الخاصة بالمصانع الكيميائية
• أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) والمرفقات الميكانيكية الخارجية

الصواميل السداسية المصنوعة من الفولاذ المقاوم للصدأ والصواميل القياسية: الاختلافات والاستخدامات

المكسرات السداسية المصنوعة من الفولاذ المقاوم للصدأ هي النظير القياسي للبراغي السداسية. تتميز بخيط داخلي وجزء خارجي من ستة جوانب يسمح بالشد باستخدام مفتاح الربط. متوفرة بمتغيرات كاملة الارتفاع (قياسية) ورقيقة/مربى، ويتم إنتاج الصواميل السداسية وفقًا لمعايير ISO 4032 وISO 4033 وDIN 934 وغيرها من المعايير المماثلة. عند إقرانها بمسمار سداسي من الفولاذ المقاوم للصدأ، فإنها تخلق وصلة كاملة مقاومة للتآكل ومناسبة للظروف الصعبة.

بالإضافة إلى الصواميل السداسية التقليدية، تأتي الصواميل المصنوعة من الفولاذ المقاوم للصدأ في عدة أشكال متخصصة، تم تصميم كل منها لتلبية احتياجات الأداء المحددة. تستخدم صواميل القفل المصنوعة من النايلون (ما يعادل ISO 7042) طوقًا من النايلون لمقاومة الارتخاء الناتج عن الاهتزاز - وهي ميزة مهمة في تطبيقات السيارات والآلات. تشتمل صواميل الحافة على حافة متكاملة تشبه الغسالة التي توزع الحمل عبر منطقة أوسع، مما يقلل الحاجة إلى غسالة منفصلة. تغطي صواميل الغطاء (جوز البلوط) أطراف البراغي المكشوفة لأغراض جمالية ولمنع تلف الخيوط. إن فهم نوع الجوز الذي يجب استخدامه لا يقل أهمية عن اختيار الترباس الصحيح.

أنواع صامولة الفولاذ المقاوم للصدأ في لمحة سريعة

مسامير من الفولاذ المقاوم للصدأ: اختيار الرأس المناسب ونوع المحرك

تختلف مسامير الفولاذ المقاوم للصدأ عن البراغي من حيث أنها مصممة عادةً ليتم دفعها مباشرة إلى المادة دون الحاجة إلى صمولة. وهي متوفرة في مجموعة كبيرة ومتنوعة من أنماط الرأس وأنواع محركات الأقراص، حيث يقدم كل منها مزايا محددة اعتمادًا على التطبيق. إن القرار الأكثر أهمية عند اختيار مسامير الفولاذ المقاوم للصدأ هو مطابقة نمط الرأس ونوع المحرك مع بيئة التثبيت ومتطلبات التحميل والمظهر المطلوب.

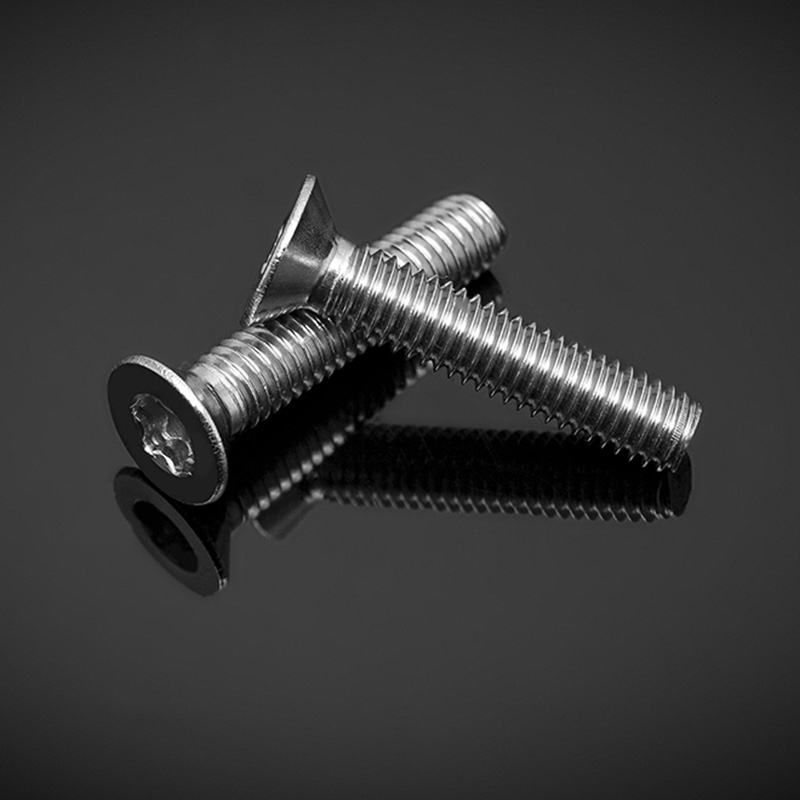

توفر براغي رأس المقلاة سطحًا مستديرًا منخفض المستوى مع سطح محمل عريض، مما يجعلها مناسبة لأعمال التجميع العامة. يتم تثبيت البراغي الغاطسة (الرأس المسطح) على سطح المادة - وهي ضرورية للتطبيقات التي قد تؤدي فيها الرؤوس البارزة إلى مخاطر تتعلق بالسلامة أو تتداخل مع الأجزاء المتحركة. تحتوي براغي رأس الجمالون على رأس عريض للغاية ومنخفض للاستخدام في المواد الرقيقة أو الناعمة. بالنسبة للتطبيقات الخشبية الخارجية، تُستخدم عادةً براغي من الفولاذ المقاوم للصدأ ذاتية التنصت مع رأس بوق لتثبيت التزيين والجوانب والسياج، حيث أنها تسحب المواد السطحية بإحكام دون تشققها.

أنواع محركات الأقراص ومتى يتم استخدامها

• فيليبس (PH): نوع محرك الأقراص الأكثر شيوعًا في جميع أنحاء العالم. سهل الاستخدام مع الأدوات الكهربائية ولكنه عرضة للانغلاق (الانزلاق) تحت عزم الدوران العالي.
• مشقوق: تصميم بسيط بفتحة واحدة. يُفضل في التطبيقات الدقيقة وعزم الدوران المنخفض وصيانة الآلات القديمة.
• توركس (تكساس / ستار): محرك نجمي من ست نقاط مع نقل عزم دوران فائق والحد الأدنى من الحد الأقصى للخارج. مثالية للتجميع/التفكيك عالي القوة أو المتكرر.
• بوزيدريف (PZ): يوفر تصميم فيليبس المحسن تفاعلًا أفضل. المعيار في البناء الأوروبي والنجارة.
• مقبس سداسي (ألين): محرك سداسي داخلي للاستخدام مع مفاتيح ألين أو القطع السداسية. شائع في الآلات والأثاث وتطبيقات التثبيت المخفية.

ملاحظة مهمة واحدة عند استخدام البراغي المصنوعة من الفولاذ المقاوم للصدأ: إن الشعور بالغضب يمثل خطرًا حقيقيًا. يحدث الغليان عندما تلتصق خيوط المسمار والصامولة المصنوعة من الفولاذ المقاوم للصدأ معًا بسبب الاحتكاك والحرارة المتولدة أثناء الشد، مما يجعل التفكيك شبه مستحيل دون كسر أداة التثبيت. لمنع الانزعاج، استخدم دائمًا مادة تشحيم مضادة للالتصاق أو استخدم مثبتات من درجات مختلفة من الفولاذ المقاوم للصدأ (على سبيل المثال، مسمار 316 مع صمولة 304). كما أن تقليل سرعة الشد يقلل بشكل كبير من المخاطر المزعجة.

الغسالات المسطحة المصنوعة من الفولاذ المقاوم للصدأ: توزيع الأحمال وحماية السطح

الغسالة المسطحة المصنوعة من الفولاذ المقاوم للصدأ عبارة عن لوحة رفيعة على شكل قرص بها فتحة مركزية بحجم يتناسب مع ساق الترباس أو المسمار. في حين أنه قد يبدو وكأنه ملحق بسيط، إلا أن دوره في المفصل المثبت له أهمية وظيفية. تقوم الغسالات المسطحة بتوزيع حمل التثبيت لرأس الصمولة أو المسمار على مساحة سطح أكبر، مما يمنع أداة التثبيت من السحب عبر المواد الأكثر ليونة ويقلل من تلف السطح على الجزء المثبت. وهذا مهم بشكل خاص عند التثبيت في الخشب أو البلاستيك أو الألومنيوم أو غيرها من المواد الأكثر ليونة من الفولاذ المقاوم للصدأ.

تعمل الغسالات المسطحة المصنوعة من الفولاذ المقاوم للصدأ أيضًا على حماية السطح النهائي للمادة المرتبطة. عندما يدور رأس الصمولة أو الترباس مباشرة على سطح مطلي أو مصقول، فإنه يسبب الخدش والتلاعب. تعمل الغسالة المسطحة بين رأس التثبيت والسطح على التخلص من هذا الضرر. في التطبيقات الكهربائية، تعمل الغسالة أيضًا بمثابة فجوة عازلة عند استخدامها مع غسالات النايلون أو المطاط الموجودة تحتها. يتم إنتاج الغسالات المسطحة القياسية المصنوعة من الفولاذ المقاوم للصدأ وفقًا لمعايير DIN 125A وISO 7089 وISO 7090 (مع حافة مشطوف)، بأحجام تتراوح من M2 إلى M64 بأحجام مترية وما يعادلها.

متى تستخدم الغسالات المسطحة

• تحت رؤوس البراغي والصواميل عند التثبيت في الخشب أو المواد المركبة أو المعادن الناعمة
• على الثقوب كبيرة الحجم أو المشقوقة حيث يمكن لرأس الترباس أن يمر عبرها
• لحماية الأسطح المصقولة أو المطلية من أضرار التلامس أثناء الشد
• بالاشتراك مع غسالات زنبركية (قفل) لتوفير سطح جلوس مسطح لغسالة القفل
• في وصلات الأنابيب ذات الحواف لإنشاء حشية متساوية عبر وجه الحافة

كيفية مطابقة مكونات أدوات التثبيت المصنوعة من الفولاذ المقاوم للصدأ للحصول على تجميع كامل

يعد اختيار مكونات التثبيت الفردية نصف المهمة فقط - حيث يتطلب تجميعها بشكل صحيح في وصلة كاملة وموثوقة مطابقة درجة الترباس ودرجة الصمولة وحجم الغسالة وإعداد السطح. يمكن أن يؤدي عدم التطابق في أي من هذه العناصر إلى فشل المفاصل أو التآكل أو صعوبة أثناء الصيانة. ستساعد الإرشادات العملية التالية على ضمان أداء مجموعات أدوات التثبيت المصنوعة من الفولاذ المقاوم للصدأ على النحو المنشود طوال مدة خدمتها.

أولاً، قم بمطابقة درجة جميع المكونات. إذا كنت تستخدم مسمارًا سداسيًا من الفولاذ المقاوم للصدأ 316، فاستخدم صواميل وغسالات من الفولاذ المقاوم للصدأ 316. لا يؤدي خلط الدرجات بالضرورة إلى فشل فوري، ولكنه يمكن أن يخلق فرق جهد كلفاني أو مقاومة تآكل غير متناسقة تضعف المفصل بمرور الوقت. ثانيًا، تحقق من توافق الخيط: يجب أن يستخدم كل من المسمار والصامولة نفس معيار الخيط (متري أو UNC/UNF إمبراطوري) ونفس درجة الصوت. يتطلب مسمار M10 المتري بمسافة 1.5 مم صامولة بنفس المواصفات - سيؤدي الترابط المتقاطع مع صمولة غير صحيحة إلى تدمير كلا المكونين.

ثالثًا، قم بتحديد حجم غسالتك المسطحة بشكل صحيح. يجب أن يكون القطر الداخلي للغسالة كبيرًا بما يكفي لتمريره فوق ساق المزلاج دون اللعب المفرط، بينما يجب أن يكون القطر الخارجي مناسبًا للحمل الذي يتم توزيعه. تعتبر الغسالات القياسية DIN 125 مناسبة لمعظم التطبيقات، ولكن التطبيقات الثقيلة أو الهيكلية قد تتطلب غسالات كبيرة الحجم ذات قطر خارجي أكبر بكثير. أخيرًا، قم دائمًا بتطبيق عزم الدوران الصحيح باستخدام مفتاح عزم الدوران المُعاير - فالمثبتات المصنوعة من الفولاذ المقاوم للصدأ بشكل مفرط قد تؤدي إلى حدوث تهيج وتجريد الخيوط، في حين يؤدي الشد الزائد إلى حدوث ارتخاء تحت الاهتزاز أو الأحمال الديناميكية.

مقارنة درجات مثبتات الفولاذ المقاوم للصدأ: 304 مقابل 316 مقابل A2 مقابل A4

يمكن أن تكون تسميات درجات أدوات التثبيت المصنوعة من الفولاذ المقاوم للصدأ مربكة، خاصة لأنه تتم الإشارة إلى نفس المادة بأسماء مختلفة في معايير مختلفة. يصنف معيار ISO 3506 أدوات التثبيت المصنوعة من الفولاذ المقاوم للصدأ على أنها A2 (ما يعادل 304) وA4 (ما يعادل 316)، مع فئات الخصائص 50 و70 و80 التي تشير إلى مستويات قوة الشد. تشير المعايير الأمريكية عادة مباشرة إلى درجات سبائك AISI (304، 316). إن فهم هذه المعادلات يمنع أخطاء المواصفات المكلفة.

بالنسبة لمعظم تطبيقات البناء التجارية والهندسة العامة، توفر مثبتات A2-70 (304) توازنًا ممتازًا بين مقاومة التآكل والقوة والفعالية من حيث التكلفة. في البيئات التي تتعرض للمياه المالحة أو المواد الكيميائية الحمضية أو المياه المكلورة - مثل المناطق المحيطة بحمامات السباحة أو المنصات البحرية أو مصانع الأدوية - يجب دائمًا تحديد A4-70 أو A4-80 (316). سيؤدي استخدام مثبتات A2 في بيئات الكلوريد الثقيلة إلى تآكل التآكل وفشل المفاصل في نهاية المطاف، بغض النظر عن مدى جودة تجميع المكونات.

صيانة وفحص مجموعات أدوات التثبيت المصنوعة من الفولاذ المقاوم للصدأ

إحدى مزايا أدوات التثبيت المصنوعة من الفولاذ المقاوم للصدأ هي متطلبات الصيانة المنخفضة مقارنةً ببدائل الفولاذ الكربوني المطلي أو المطلي. ومع ذلك، فإن "الصيانة المنخفضة" لا تعني "الصيانة صفر". يعد الفحص الدوري أمرًا ضروريًا، خاصة في التطبيقات الهيكلية أو تطبيقات السلامة الحرجة أو عالية الاهتزاز. يجب أن يبحث الفحص البصري عن علامات الصدأ السطحي (والتي يمكن أن تشير إلى التلوث من أدوات الفولاذ الكربوني القريبة أو الجزيئات الموجودة في السطح)، وتآكل الشقوق في الوصلات الضيقة، وأي تشقق أو تشوه مرئي تحت رأس الترباس أو الجوز.

إذا ظهرت بقع الصدأ على أداة تثبيت سليمة من الفولاذ المقاوم للصدأ، فغالبًا ما يكون ذلك بسبب تلوث الحديد الحر من أدوات الفولاذ الكربوني، أو طحن الغبار، أو ملامسة أسطح الفولاذ الكربوني. يمكن معالجة ذلك عن طريق التخميل - التنظيف بمحلول حمض الستريك أو حمض النيتريك الذي يزيل تلوث الحديد ويستعيد طبقة الأكسيد الواقية. بالنسبة للمجموعات التي يتم تفكيكها بشكل دوري، قم دائمًا بفحص الخيوط بعناية للتأكد من عدم وجود أي ضرر قبل إعادة التجميع، واستبدل أي أدوات تثبيت تظهر عليها خيوط مشوهة أو معطلة. تؤدي إعادة استخدام المثبتات المزعجة إلى زيادة خطر الفشل أثناء الخدمة وتجريد الخيط بشكل كبير.

يوصى بفحص عزم الدوران بعد فترة الخدمة الأولية في التطبيقات المعرضة للاهتزاز، حيث يمكن أن تتعرض أدوات التثبيت المصنوعة من الفولاذ المقاوم للصدأ لاسترخاء طفيف (التضمين) في الواجهة المشتركة أثناء الخدمة المبكرة. إن إعادة الدوران إلى القيمة المحددة بعد 24-48 ساعة من التشغيل تضمن بقاء المفصل مثبتًا بشكل صحيح. بالنسبة للتركيبات الدائمة التي لن يتم فحصها بانتظام، فكر في استخدام مركبات قفل الخيوط المصنفة للفولاذ المقاوم للصدأ، أو الاستثمار في ميزات القفل الميكانيكية مثل صواميل عزم الدوران السائدة للحفاظ على حمل المشبك على المدى الطويل.
